Bobinas Galvanizadas

Bobinas galvanizadas fabricadas para brindar alta resistencia a la corrosión y excelente desempeño en aplicaciones industriales, metalmecánicas y de construcción.

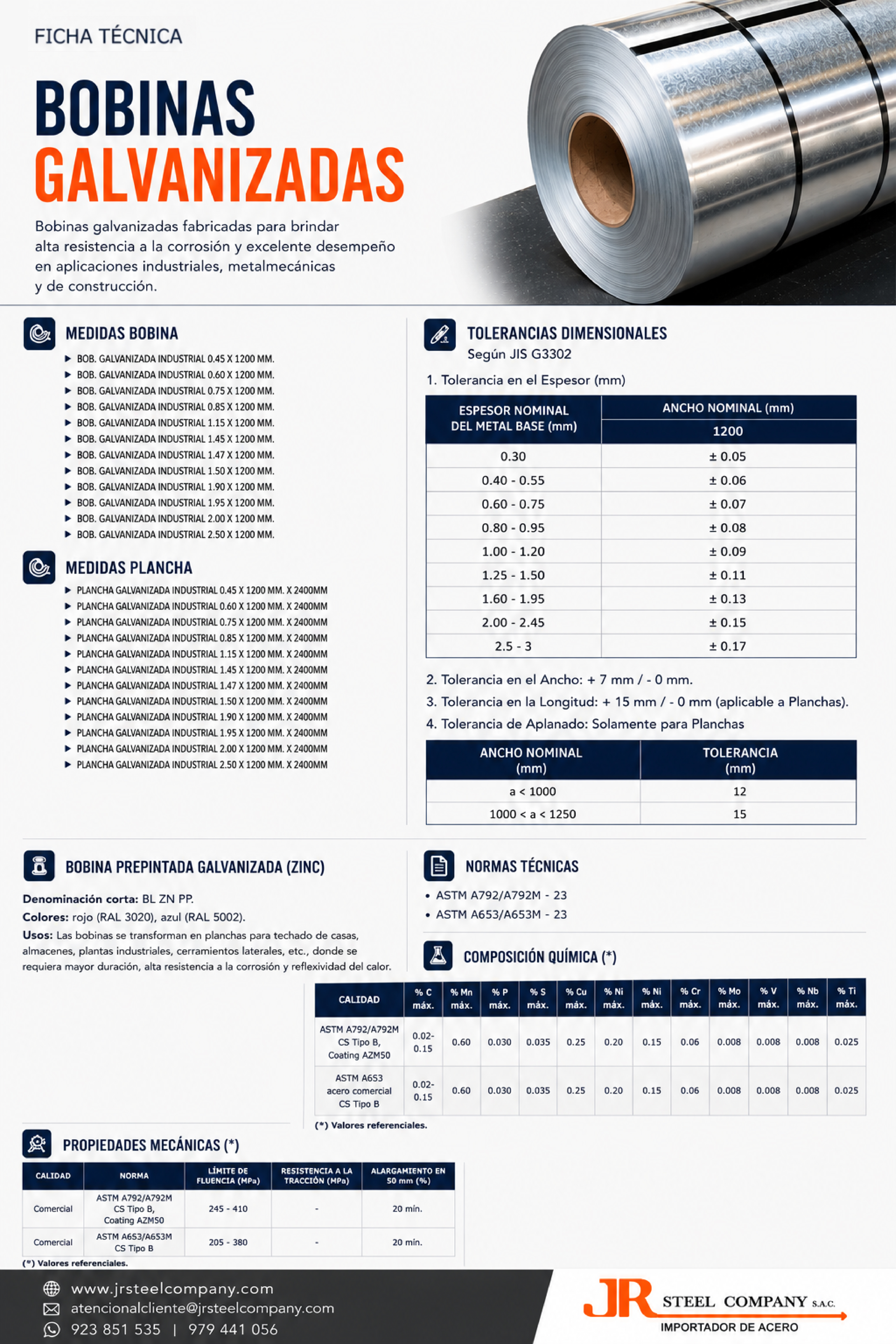

Descargar Ficha Técnica
Bobinas J.R. Steel

Bobina Prepintada Galvanizada (zinc)

Denominación corta: BL ZN PP.

Colores: rojo (RAL 3020), azul (RAL 5002).

Usos: Las bobinas se transforman en planchas para techado de casas, almacenes, plantas industriales, cerramientos laterales, etc., donde se requiera mayor duración, alta resistencia a la corrosión y reflexividad del calor.

Medidas

  • BOB. GALVANIZADO ASTM A653 CHI. 0.45 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 0.60 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 0.75 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 0.85 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 1.15 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 1.45 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 1.50 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 1.90 X 1200 MM.
  • BOB. GALVANIZADO ASTM A653 CHI. 2.50 X 1200 MM.

Normas Técnicas

ASTM A792/A792M - 23
ASTM A653/A653M - 23


Composición Química

Calidad % C % Mn máx. % P máx. % S máx. % Cu máx. % Ni máx. % Cr máx. % Mo máx. % V máx. % Nb máx. % Ti máx.
ASTM A792/A792M CS Tipo B, Coating AZM50 0.02-0.15 0.60 0.030 0.035 0.25 0.20 0.15 0.06 0.008 0.008 0.025
ASTM A653 acero comercial CS Tipo B 0.02-0.15 0.60 0.030 0.035 0.25 0.20 0.15 0.06 0.008 0.008 0.025

Propiedades Mecánicas

Calidad Norma Límite de Fluencia (MPa) Resistencia a la Tracción (MPa) Alargamiento en 50 mm (%)
Comercial ASTM A792/A792M CS Tipo B, Coating AZM50 245 - 410 - 20 mín.
Comercial ASTM A653/A653M CS Tipo B 205 - 380 - 20 mín.

(*) Valores referenciales.


Dimensiones Nominales y Colores

Calidad Dimensiones Rojo RAL 3020 Azul RAL 5002 Blanco RAL 9003
ASTM A792/A792M CS Tipo B 0.30 x 1220 mm Disponible Disponible Disponible
ASTM A792/A792M CS Tipo B 0.35 x 1220 mm Disponible Disponible Disponible
ASTM A792/A792M CS Tipo B 0.40 x 1220 mm Disponible Disponible Disponible
ASTM A792/A792M CS Tipo B 0.50 x 1220 mm Disponible Disponible Disponible
ASTM A653/A653M (ZINC) 0.21 x 914 mm Disponible Disponible -
ASTM A653/A653M (ZINC) 0.23 x 914 mm Disponible Disponible -
ASTM A653/A653M (ZINC) 0.25 x 914 mm Disponible Disponible -
ASTM A653/A653M (ZINC) 0.28 x 914 mm Disponible Disponible -

El espesor es del metal base más recubrimiento.


Tolerancias Dimensionales:
JIS G3302 Grade SGCH.


Espesor (mm): Tipo de espesor GI antes de la pintura (TCT)


ESPESOR (mm) ANCHO (mm) <1250
< 0.25 +- 0.04
0.25 a < 0.40 +- 0.05
0.40 a < 0.60 +- 0.06

ESPESOR (mm) ANCHO (mm) <1250
tolerancia mínimo máximo
0.21 +- 0.04 0.17 0.25
0.23 +- 0.04 0.19 0.27
0.25 +- 0.05 0.20 0.30
0.28 +- 0.05 0.23 0.33
0.30 +- 0.05 0.25 0.35
0.35 +- 0.05 0.30 0.40
0.40 +- 0.06 0.34 0.44
0.50 +- 0.06 0.44 0.56
